精品一区二区三区高潮视频,黄色超清视频国产,成人毛片视频大全,欧美国产日韩综合在线

全國服務熱線

138 3847 9398

行業新聞

聯系我們

地址:河南省武陟詹店工業園區(鄭州黃河橋北)
聯系電話:138 3847 9398
郵箱:280181449@qq.com


當前位置:主頁 > 新聞資訊 > 行業新聞 >

行業新聞

陶瓷數碼打印與Low-e的結合應用

作者:君安達     時間:2024-03-21

藝術與功能的融合

1

建筑包含了文化、藝術、功能、可持續等多方面的屬性,建筑表皮玻璃的藝術與功能表現需要涉及到多種工藝的組合,比如:實現圖案顏色的工藝有陶瓷數碼打印、絲印彩釉、sefar夾層等,安全節能功能必須使用到Low-e鍍膜、中空、夾層、彎鋼等工藝。

獨具特色且完美的建筑表皮,必定是合理的工藝組合及精益執行的結果。



陶瓷數碼打印與Low-E的組合

01、  陶瓷數碼打印工藝

陶瓷數碼打印玻璃是當下主流的建筑玻璃文化藝術表現工藝,不僅可以在玻璃上實現任何圖案元素而且具有永久不變色不脫落等耐候性能,可以單片、夾層、中空、彎造型等多工藝復合,來滿足建筑任意空間使用需求。

02、  Low-E

Low-e鍍膜玻璃具有反射紅外線、確保一定可見光透過的功能,減少夏季的熱量進入室內和冬季的熱量流失,從而達到節能效果。



2

四玻雙腔陶瓷數碼打印夾層Low-e中空

陶瓷數碼打印與Low-E結合的優勢

01、個性化藝術與功能的融合

陶瓷數碼打印技術可以在玻璃上實現任何圖案、任何顏色,包括圖片、文字或藝術圖案作品。而Low-e玻璃提供了良好的節能功能。將兩者結合,不僅能滿足個性化的設計需求,還能確保玻璃的功能性。促進未來建筑在美學與可持續方面的融合發展。

02、高效節能-提高玻璃的遮陽性能

03、提高建筑物的美學與商業價值,提高建筑形象識別度

陶瓷數碼打印玻璃的外觀更加吸引人,與Low-e結合后的產品不僅具有實用價值,還能提高整體建筑物的美學和商業價值。

04、耐用性與穩定性

陶瓷數碼打印使用的是無機釉料,經過700攝氏度左右的高溫,將油墨永久燒結在玻璃表層,不變色不脫落。



陶瓷數碼打印與lowe的結合方式(結構配置

為體現陶瓷數碼打印圖案和顏色的視覺效果,建議盡可能將陶瓷數碼工藝置于Low-e膜層的外側,減少Low-e膜面顏色和反射對圖案的影響。

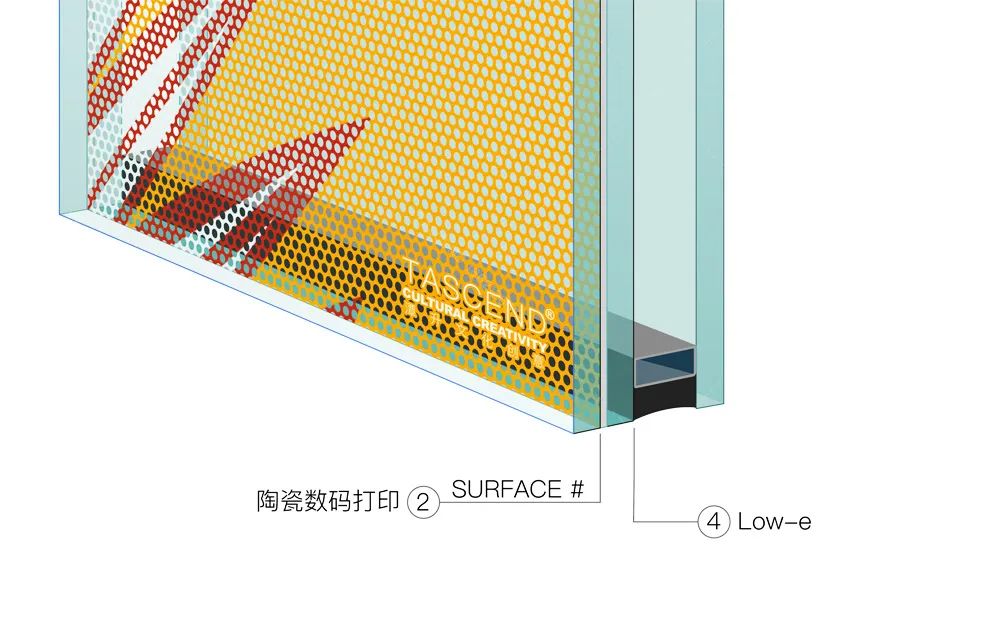

01、夾層中空配置,第二面陶瓷數碼打印,第四面Low-E(最優方案)

3

① 外側夾層提高建筑玻璃的安全性


② 陶瓷數碼打印置于第二面(夾層內,DIP-tech可通過滿版打印圖案與SGP、PVB的夾膠性能測試;絲網印刷彩釉覆蓋率超50%不建議放夾層內),Low-e置于第四面(中空腔內);
③ 陶瓷數碼打印置于Low-e層外側,Low-e的顏色和反射不會影響陶瓷數碼打印的圖案效果;
④ 陶瓷數碼打印置于Low-e層外側,提前將一部分紅外、可見光進行了阻隔,即便外側陶瓷數碼打印顏色吸收熱量,依然會被第四面的Low-e進行阻隔與反射;
⑤ 圖案顏色直觀、層次感墻;
⑥ 弊端在于增加了玻璃的重量和成本;
⑦ 避免使用細小圓點圖形,容易形成摩爾紋現象

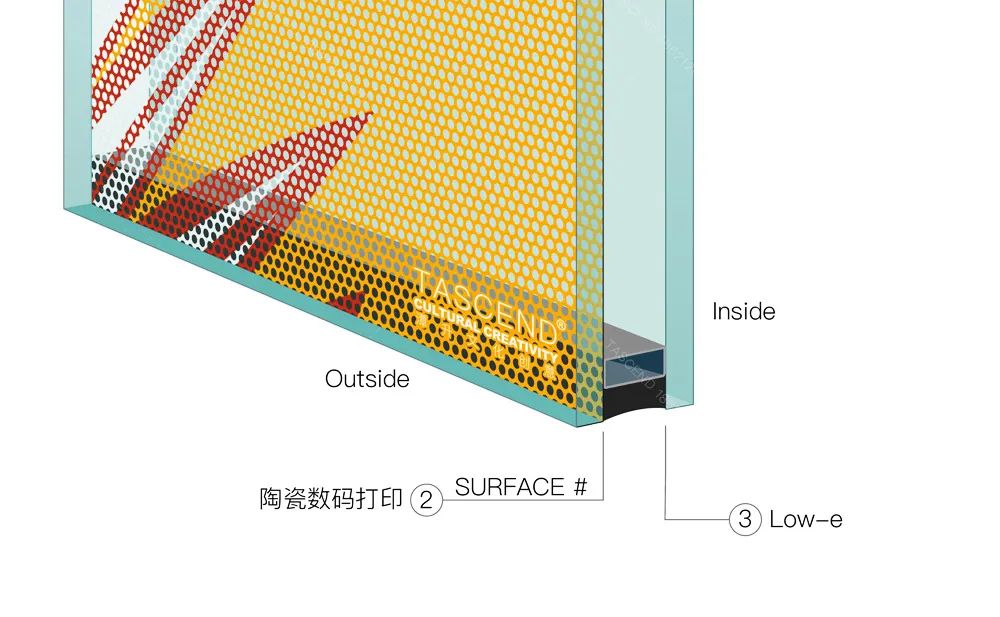

02、單中空配置,第二面打印,第三面Low-E(應用較多)


4


① 第二面使用合理的圖形排列,確保進入腔體內紅外被第三面Low-e向室外側反射;
② 盡量使用不吸熱的顏色,降低外片與中空腔體內溫度;
③ Low-e使用高透中性色膜系,避免膜面顏色影響建筑整體效果;
④ Low-e可以選擇在線、離線等鍍膜膜系,相對易加工。
⑤ 避免使用細小圓點圖形,容易形成摩爾紋現象


5

6

廊坊水云間文化商街(第二面陶瓷數碼打印,第三面高透無色Low-e)

得益于優秀的Low-e膜系顏色,確保了建筑外立面的通透效果

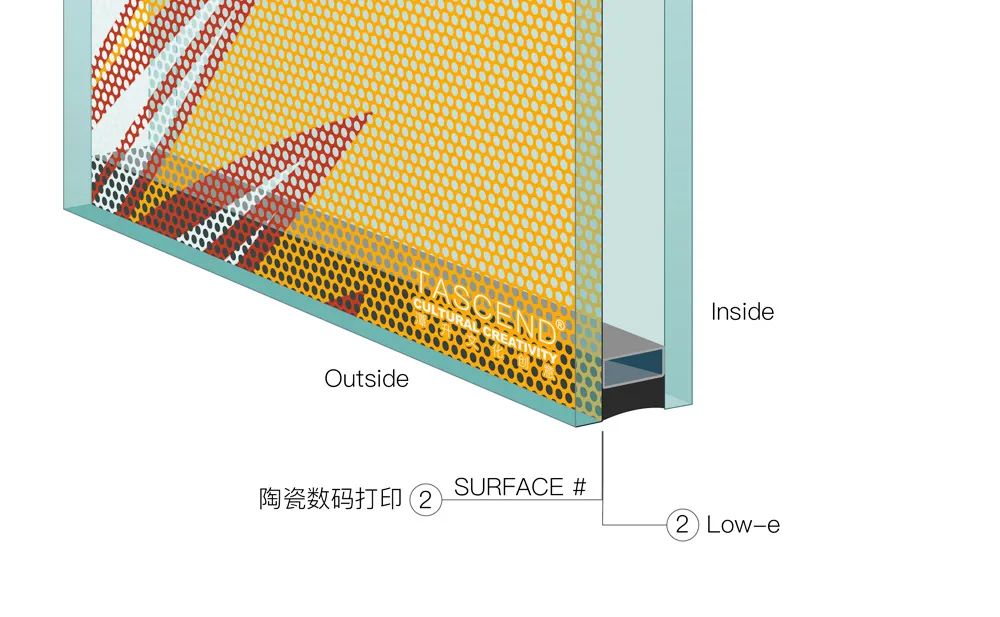

03、單中空配置,第二面制作陶瓷數碼打印和Low-E鍍膜(多贏方案)


76c592887440fe84fa945605431d87b7


① 使用該方案可以在單中空的基礎上實現圖案和Low-e的效果與功能的雙贏;
② Low-e需要選擇先鋼后鍍膜系,先鋼后鍍膜系擁有顏色選擇多、光學性能優異、顏色均勻性良好、玻璃平整度好等有點(先鋼后鍍膜系后文有詳細介紹)
③ 陶瓷數碼打印圖案和加工參數需要權衡和調整設定,以滿足兩者的結合性能以及鍍膜的基礎條件;
④ 使用先鋼后鍍膜系,比較適用于平面玻璃幕墻,不適合制作彎鋼等曲面造型;


8

南昌中微半導體

9

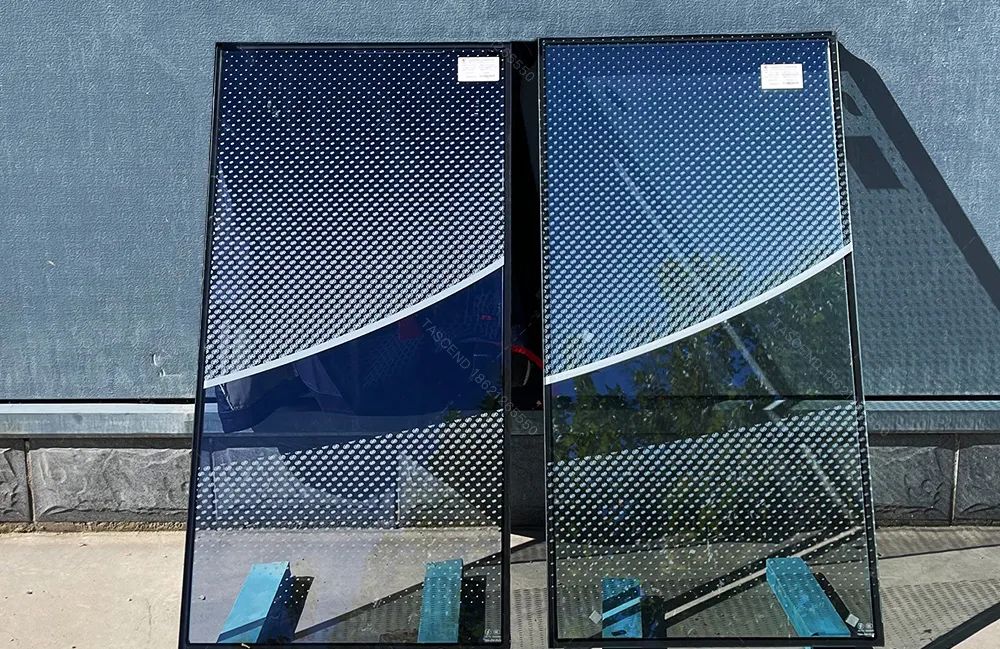

陶瓷數碼打印與兩款先鋼后鍍膜系組合調試

10

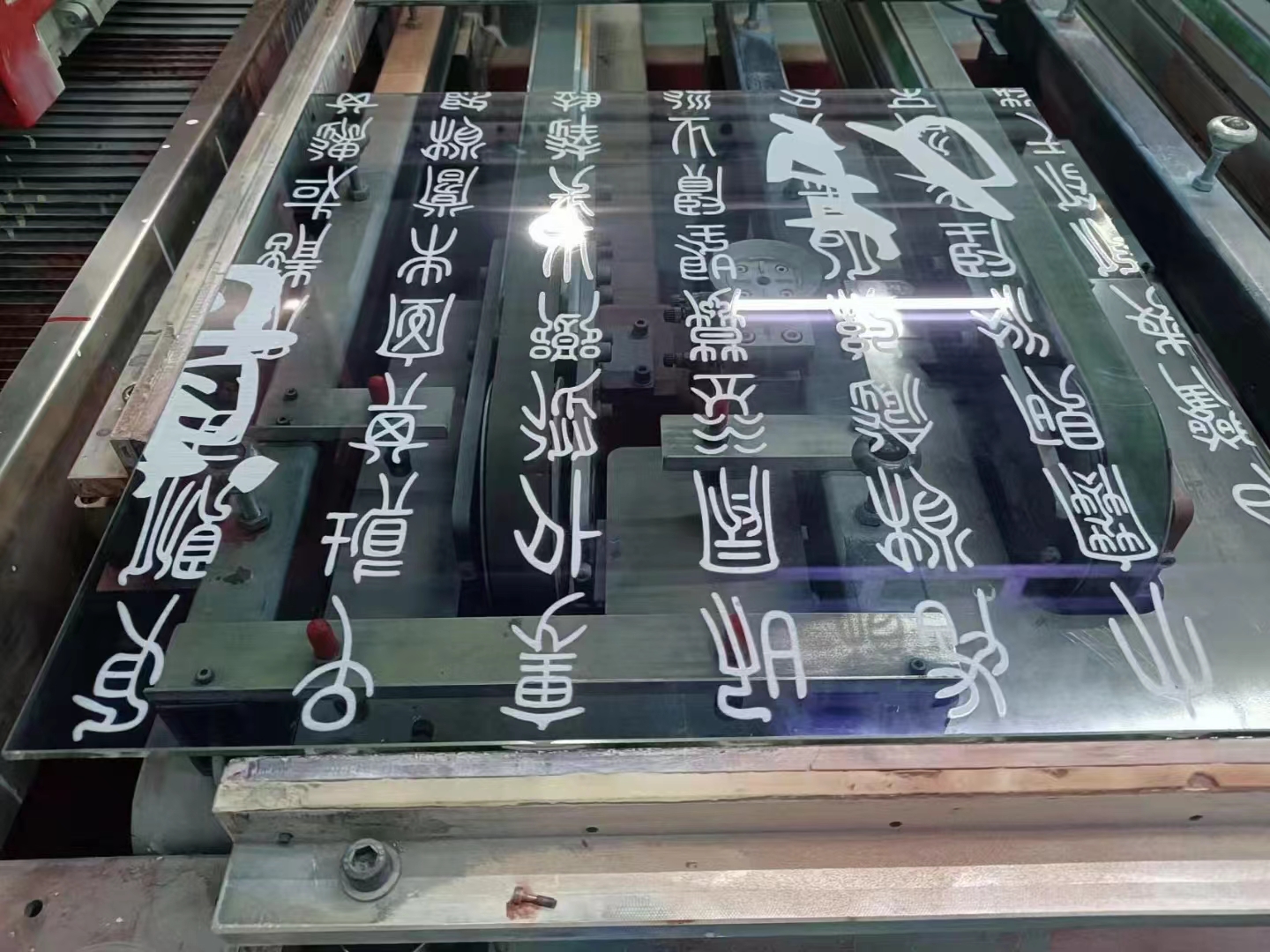

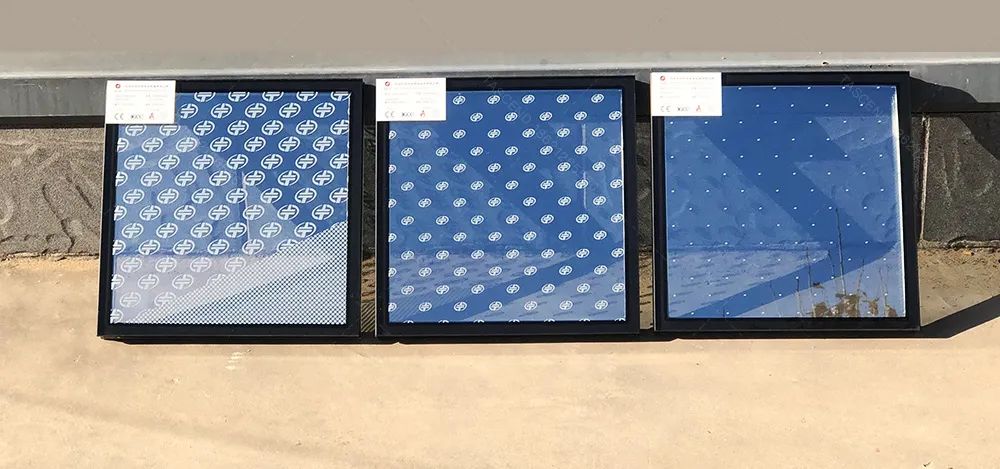

封樣樣板(不同圖案遮蓋度區域)

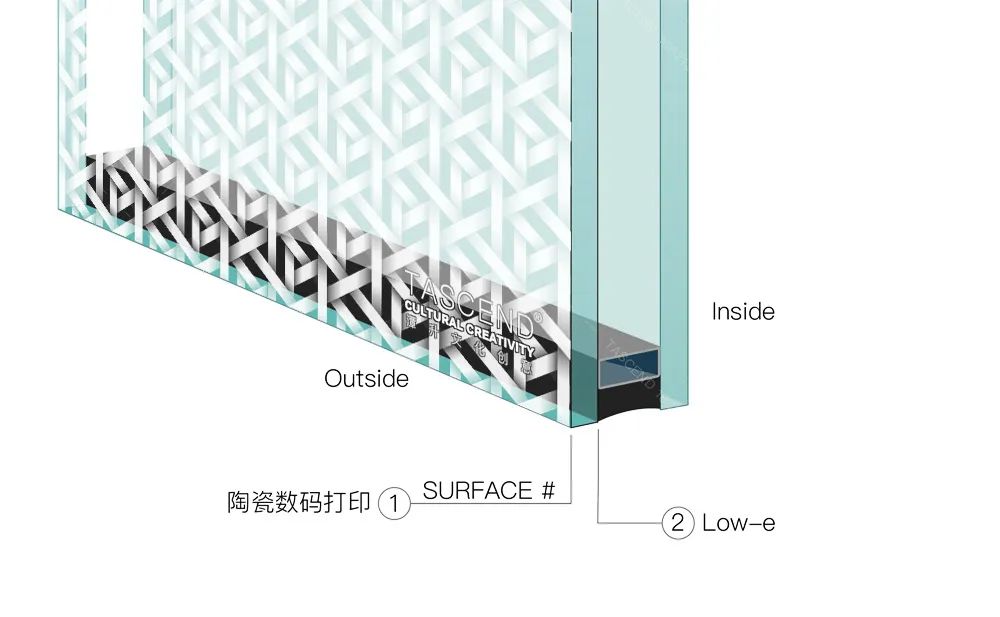

04、單中空配置,第一面陶瓷數碼打印s1,第二面Low-E,先鋼后鍍膜系(圖案效果好、工藝較難控制)


11


① 同一片玻璃不能在兩個面制作陶瓷數碼打印和鍍膜工藝,因為在鋼化時候不論哪一面朝下,都會對表面工藝造成損傷甚至污染設備;
② 可以在第一面使用專用第一面油墨制作陶瓷數碼打印圖案,鋼化后再在第二面進行先鋼后鍍膜系的鍍膜加工,實現第一面圖案,第二面Low-e的工藝組合,進一步復合中空成品;
③ 注意:鍍膜環節有可能對陶瓷數碼打印圖案造成劃傷,所以嘗試這種做法的話,需要對陶瓷數碼打印圖案表面進行保護。
④ 注意:玻璃空氣面與錫面的安排,以及鍍膜面鋼化時接觸陶瓷輥形成的雜質與瑕疵對鍍膜的影響。

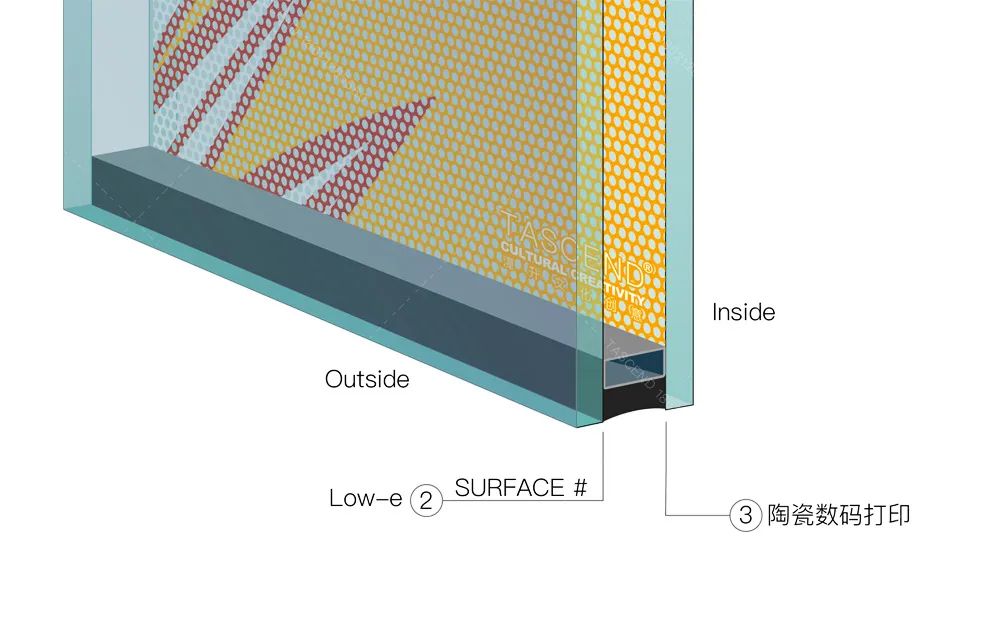

05、單中空配置,第二面Low-E,第三面陶瓷數碼打印(Low-e效果好、圖案效果弱)


12


不建議該方案:1、圖案效果呈現弱;2、如果圖案用來遮陽更應該放在Low-e外側。
① Low-e膜面置于打印外側,雖然能比較好的滿足外立面整體顏色的統一,但是因為Low-e的顏色和反射影響了陶瓷數碼打印圖案的呈現,尤其小夾角觀察,幾乎看不到建筑玻璃的圖案;
② 如果需要使用該配置方案,適合選擇盡可能高透的膜系,然后圖案的室外展示要求不那么高的情況下可以使用;
③ 注意考慮圖案的遮蓋度以及吸熱的因素。

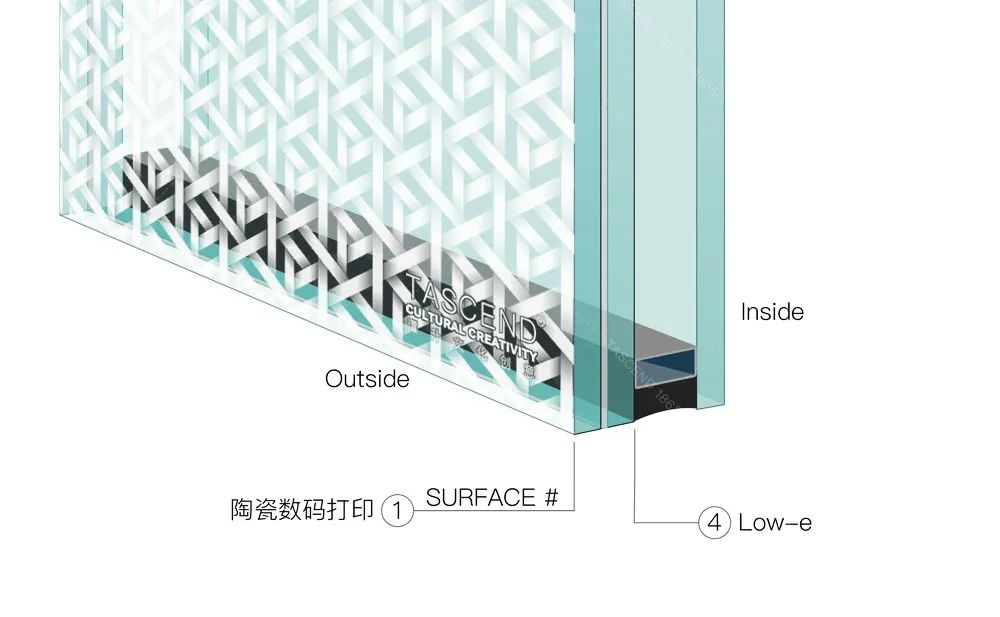

06、夾層中空配置(外側為夾層),第一面打印,第四面先鋼后鍍Low-E膜系(圖案效果好、解決了1&4面的合片方向問題、工藝較難控制)


13


① 外片陶瓷數碼打印玻璃與鍍膜片玻璃同時鋼化,然后需要鍍膜的玻璃再進行Low-e鍍膜加工;


② 注意:玻璃空氣面與錫面的安排,以及鍍膜面鋼化時接觸陶瓷輥形成的雜質與瑕疵對鍍膜的影響。

③ 注意:使用滿足第一面性能的專用油墨;

④ 優點:表面圖案啞光、柔和、干凈,不影響Low-e顏色的表現。

根據項目實際情況選擇合理的工藝組合,上述僅為部分組合概述,需根據具體要求進行調整和測試,以確保玻璃工藝最合理應用。

上述所有方案建議使用超白原片、超白Low-e,以滿足建筑藝術與功能的最理想結合。



先鋼后鍍Low-E的優勢

北京物華天寶鍍膜科技有限公司 冷慶吉

鍍膜玻璃使用先鋼化后鍍方式加工的優勢是鍍膜玻璃的膜層不必經過600℃以上的高溫,這使得在設計膜層結構及選擇鍍膜材料時僅需考慮滿足外觀顏色,光學性能(透過率,反射率)和熱工性能,不必考慮膜層結構能否耐高溫,以及高溫對膜層結構性能和外觀造成的影響。所以這種方式生產的鍍膜玻璃:

1.顏色選擇多,各種透過率和反射率選擇范圍相對廣泛;

2.光學性能優異,因不需要考慮高溫下Ag層氧化,鍍膜玻璃的功能層Ag層可選擇更高厚度及其他材料的選擇更廣泛,進而使得玻璃的光學性能更優異;

3.顏色均勻性能良好,高溫會使鍍膜玻璃膜層提前氧化,這種氧化會使得產品鋼化后的顏色均勻性缺陷放大。先鋼后鍍產品則不存在這種問題;

4.玻璃平整度好,鍍膜玻璃膜面與浮法玻璃表面反射率不同,且部分產品根據需求反射率較高,這對鋼化爐的要求就相對較高,需要有熱對流來減少鋼化時玻璃上下表面溫差,但無論工藝怎么控制,浮法玻璃鋼化平整度還是優于鍍膜玻璃。所以采用先鋼后鍍方式玻璃的平整度優于先鍍后鋼的方式。目前國內許多大型項目均采用這種方式。

陶瓷數碼打印與先鋼后鍍膜系結合在鍍膜環節的控制要求較高,同時對玻璃生產商設備配套要求較高。

以上文章轉載自公眾號“建筑玻璃藝術顧問”

文章僅用于學習交流

如有版權問題請及時與我們聯系

我們將第一時間做出處理!
