難道你還在用普通透明玻璃做立面?來看看彩釉玻璃立面是怎樣的吧!
今天給大家介紹玻璃設計中相當精彩采用的一種——彩釉玻璃
就建筑幕墻而言,巧妙把握好彩釉玻璃的色彩和結構,在很大程度上彩釉玻璃早已開始替代磨砂玻璃甚至著色玻璃的效果。所以對設計師來說,面對顏色枯燥單一的玻璃,彩釉可以帶來更多的創意與靈感。
彩釉玻璃是將無機釉料(又稱油墨),印刷到玻璃表面,然后經烘干,鋼化或熱化加工處理,將釉料永久燒結于玻璃表面而得到一種耐磨,耐酸堿的裝飾性玻璃產品。
彩釉玻璃構造 ?JZFZ
建筑用彩釉玻璃一般常用圓點、線條等規則性幾何圖案,這些圖案設計的好,可以讓建筑和空間展現出簡易大方的風格,有些情況下,利用雙層幾何體圖案疊加,創造豐富的視覺錯覺。
-01-
材料性能
Performance
彩釉玻璃永久性燒結在玻璃表面上,具有抗酸堿、耐腐蝕、永不褪色、安全高強等優點,并有反射和不透視等特性。
① 造價低,安裝方便,彩釉玻璃比其他材料如磚,石或木材便宜而容易安裝,彩釉玻璃能安裝于支撐結構;
② 顏色花紋種類豐富,可定制,彩釉玻璃有許多不同的顏色和花紋,如條狀、網狀和電狀圖案等等,也可以根據客戶的不同需要另行設計花紋,在幕墻組合中它能反襯其他玻璃或進行色彩配套;
③ 具有無吸收,無滲透之特性并易于清潔;
④ 綠色節能,釉面能吸收并反射部分太陽熱能,具有節能的功效;
⑤ 經鋼化處理,能夠具有良好的機械性能,抗打擊性能和抗熱沖擊性能,安全性能更高;
⑥ 具有很高的功能性和裝飾性;
⑦ 遮陽效果明顯。
-02-
產品工藝及類型
Technic | Category

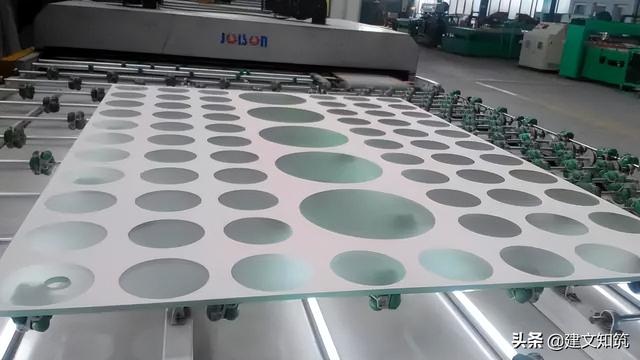

玻璃彩釉燒結
玻璃彩釉的燒結也稱烤花,一般在烤花爐中進行。玻璃彩釉的燒結,關鍵是控制好燒結溫度。彩釉印墨是用油性溶劑和醇酸樹脂調配而成,在爐中的燒制大約要經過以下幾個階段:
第一階段:從室溫到120℃,預熱,印墨無變化;
第二階段:從120°~250℃,輕質油蒸發氣化;
第三階段:從250°~500℃,重質油及樹脂燃燒氣化;
第四階段:從500°~580℃,彩釉中玻璃粉開始熔化,同時承印體玻璃的表面也稍稍軟化;
第五階段:從580°~620℃,玻璃釉粉完全熔化,外將顏料粉也熔入其中,這時玻璃體表面也完全軟化,彩釉與玻璃結合為一體,完成釉彩的轉印和燒結,然后徐徐降至室溫。
釉料
油性釉料、水性釉料、無鉛釉料
過往彩釉玻璃使用的釉料都是油性釉料,即顏料需要用油性溶劑和醇酸樹脂調配后印刷。因此在彩釉玻璃生產中有VOC(揮發性有機化合物)產生,對操作人員和環境都有一定的影響。
近年來水性釉料開始興起,水性釉料即用水取代了油性的溶劑和醇酸樹脂,使得彩釉玻璃生產過程更為健康環保。但由于水作為溶劑的擴散性和粘接性明顯比油差,因此對生產工藝要求較高。
無鉛釉料的出現也是健康環保的要求,早年很多釉料為了降低釉料的熔點,提高顏色飽和度常在釉料中加入鉛玻璃或其他含鉛材料。隨著環保理念升入人心,有很多釉料廠家推出了無鉛釉料,性能基本與含鉛釉料接近。
-03-
應用案例
Application
① 示范區外立面應用

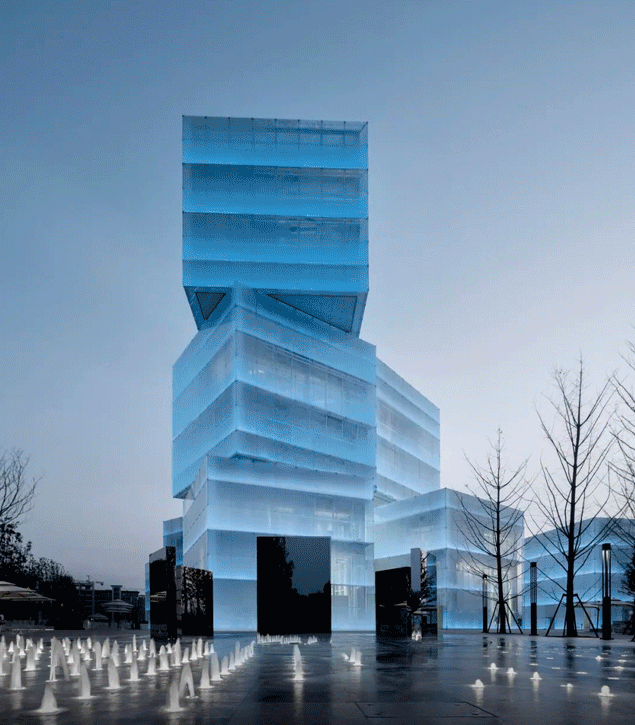

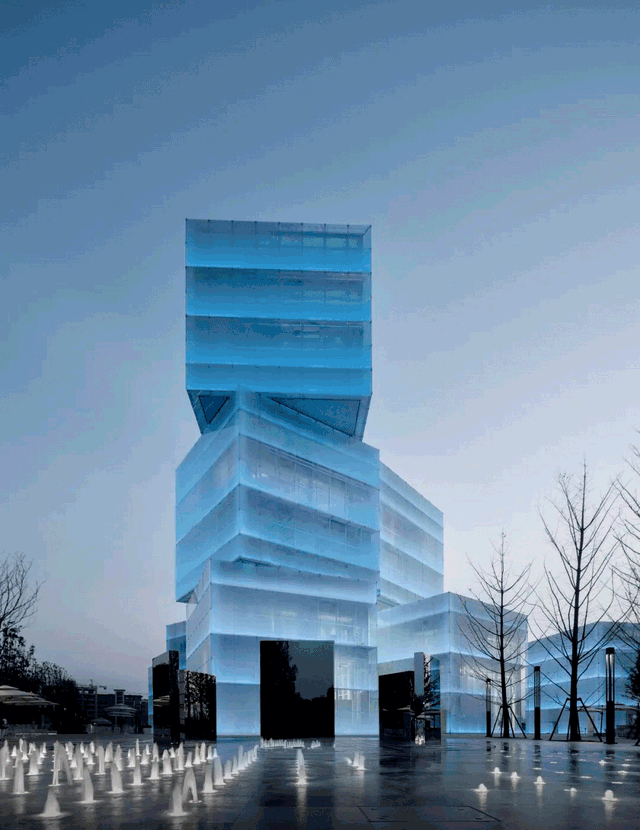

鄭州融創中原文旅城用彩釉玻璃打造冰立方。
鄭州融創中原文旅城 攝影團隊:TOPIA圖派視覺
建筑外立面采用數碼打印玻璃技術,日間,白色冰塊相互疊加的建筑形式清冷高級,錯落有致。在碩大的立方體之間,半透明的冰晶玻璃立面可以過濾光線和內部視野,時隱時現。
夜晚,燈光讓日間清冷的冰塊變身夢幻的冰雪童話世界,光線透露出的視覺感受帶給人們驚喜感和探索欲。
鄭州融創中原文旅城 攝影團隊:TOPIA圖派視覺

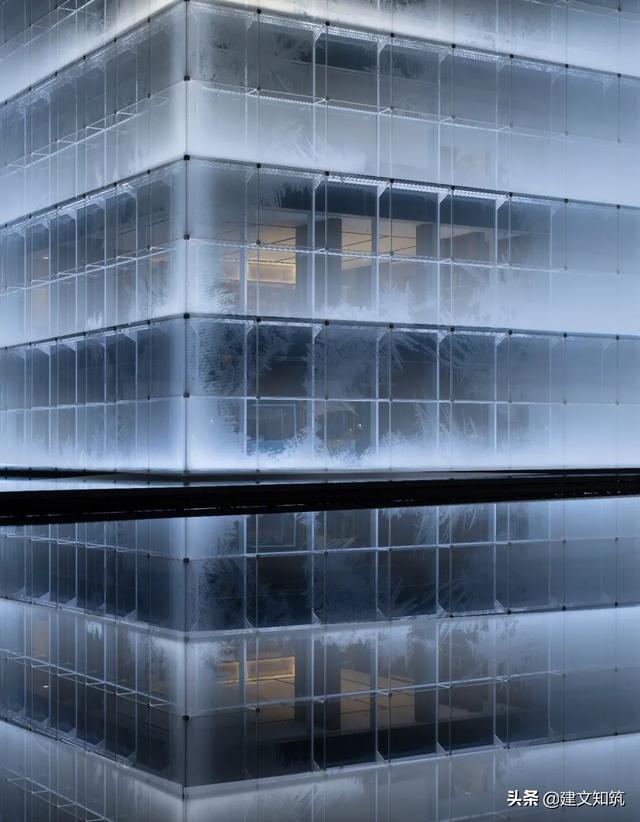

為了保持建筑外立面的完整通透,設計師在燈光處理上極盡細節,將燈具安裝位置與建筑幕墻維修馬道相結合,借助內打光的形式表現數碼打印玻璃上的霜花彩釉,用逐層照亮的手法還原每個“冰立方”的整體感和通透感,創造了顯與隱、內與外的協調與平衡。
鄭州融創中原文旅城 攝影團隊:TOPIA圖派視覺

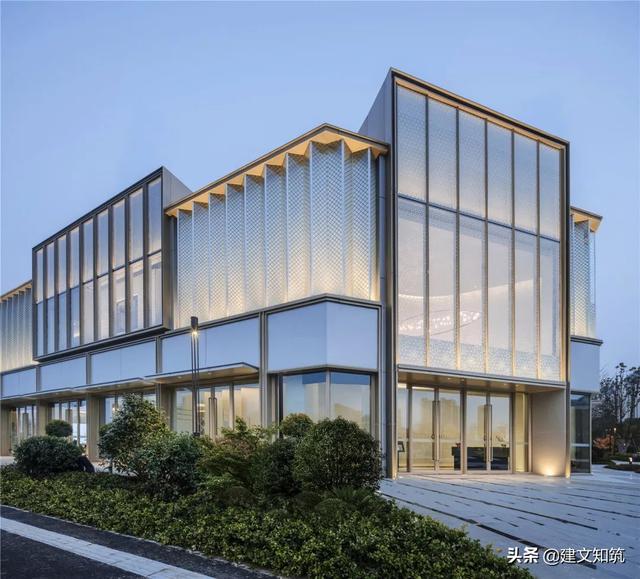

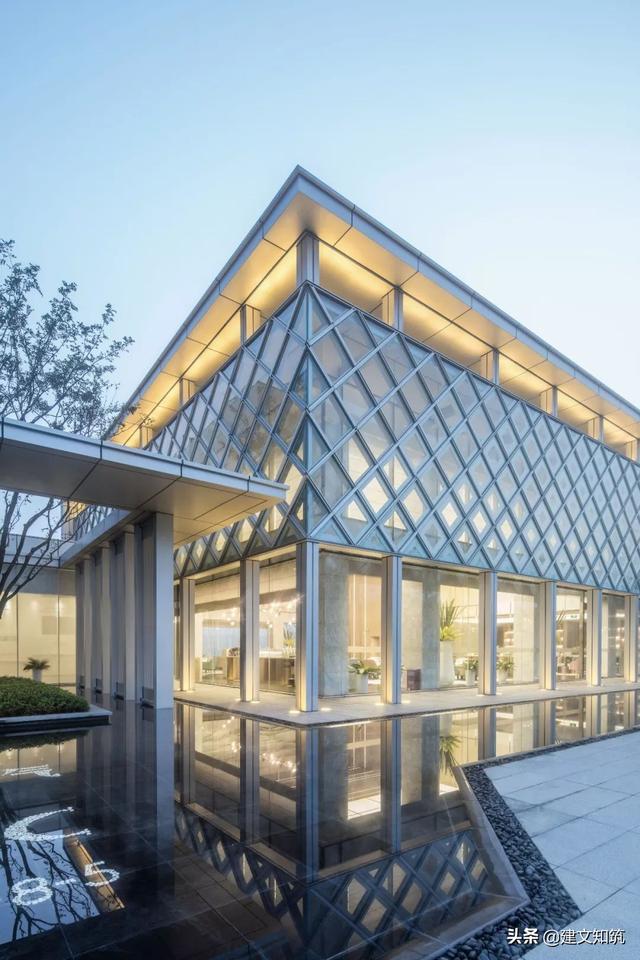

南京香港置地紫玥用現代的建筑手法對“水元素”進行了提取及演繹,通過細節的精致推敲,在二層的“盒子”表面形成漸變的彩釉玻璃紋理,光影下顯示出強烈的韻律感。
南京香港置地紫玥 項目攝影:胡義杰
售樓處延續了項目的精致特質,以一個兩層通高的商業入口形象凸顯整體的昭示性,通過豐富的空間層次感、獨特的彩釉玻璃肌理,在轉角處讓建筑與周圍環境更好地對話互動。
南京香港置地紫玥 項目攝影:胡義杰
錯落的“盒子”之間則采用折面玻璃進行銜接過渡,通透的材質在靜態和動態間形成節奏的轉變,使建筑更添輕盈之感。
南京香港置地紫玥 項目攝影:胡義杰

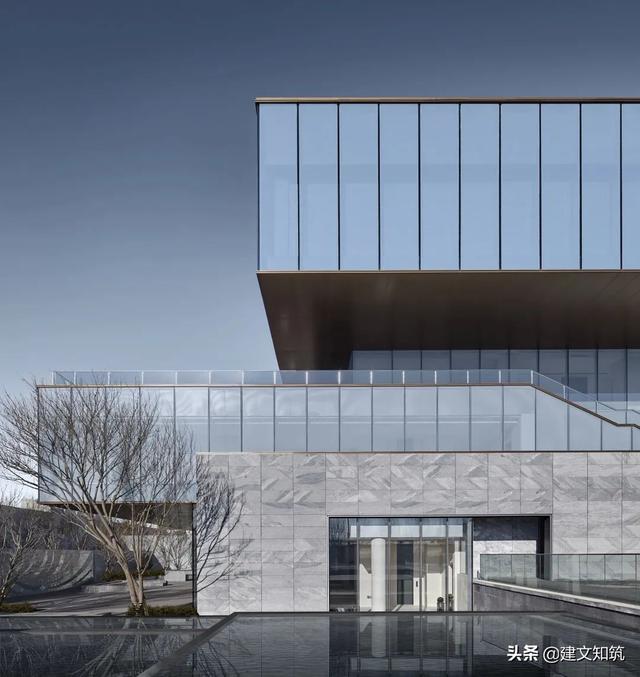

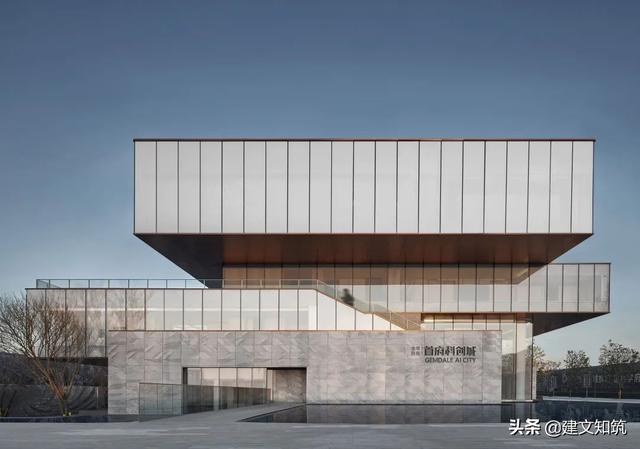

沈陽金地融創·首府科創城為了減輕體量帶來的壓迫感,在材質的使用上,我們選擇了新西蘭灰麻石材、高透白玻璃和彩釉玻璃的搭配組合,大色塊灰與白的碰撞,簡潔又不失張力,以場地為中心向周邊散發出優雅的魅力。
沈陽金地融創·首府科創城 建筑攝影:純點建筑攝影、帝成傳媒大白

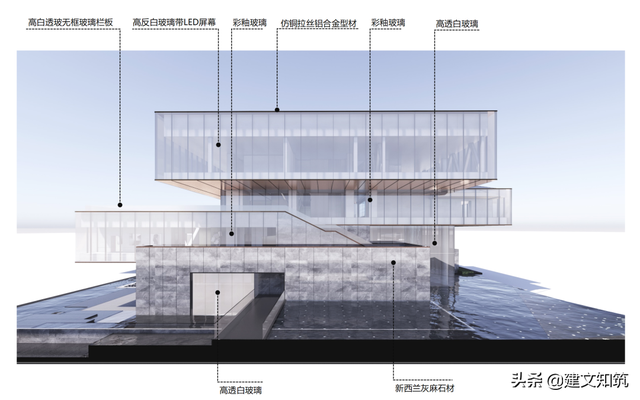

立面材質解讀
沈陽金地融創·首府科創城 建筑攝影:純點建筑攝影、帝成傳媒大白

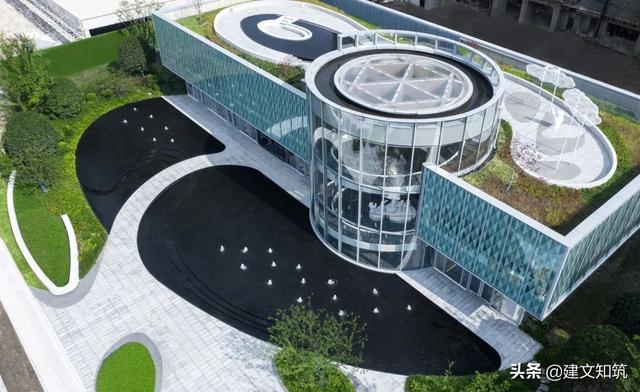

保利潮起云上府展示區建筑由三個通透度不同的體塊穿插而成。首層采用純凈通透的玻璃幕墻,融合室內外環境;二層選用彩釉玻璃,三面懸挑。
保利潮起云上府 攝影團隊:邱日培

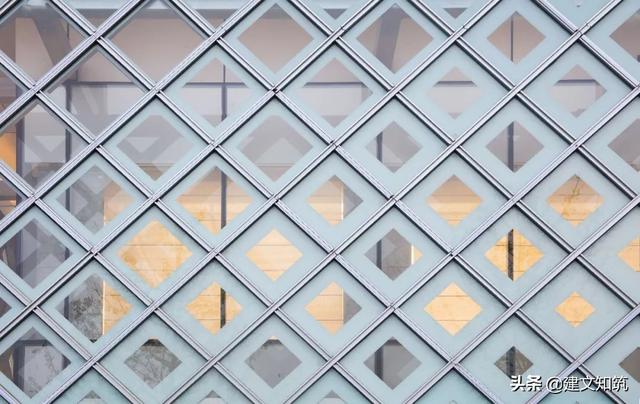

彩釉玻璃的立方體部分在視覺上定為「實」的范疇。超白玻璃幕墻的圓柱形體塊在表皮上呈現「虛」的狀態。
保利潮起云上府 攝影團隊:邱日培

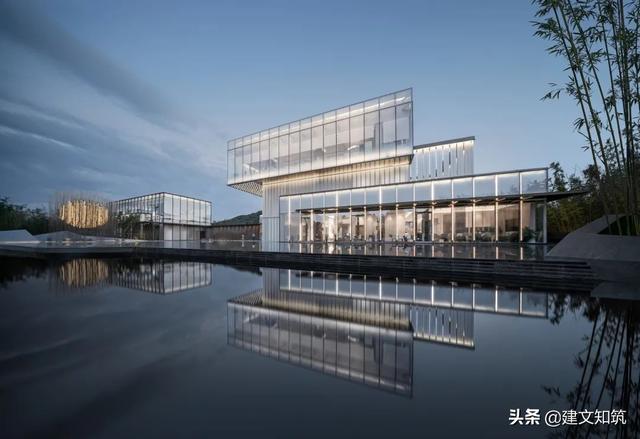

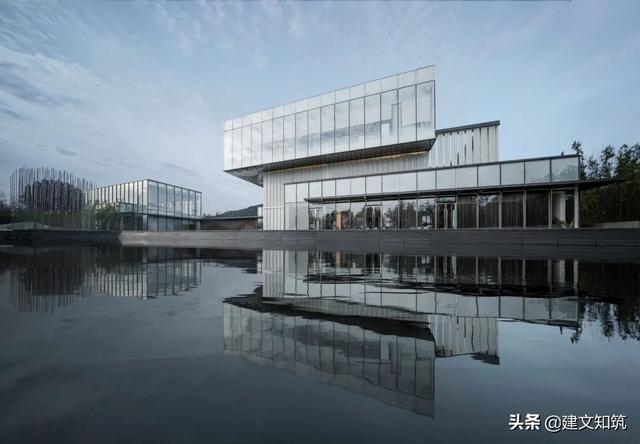

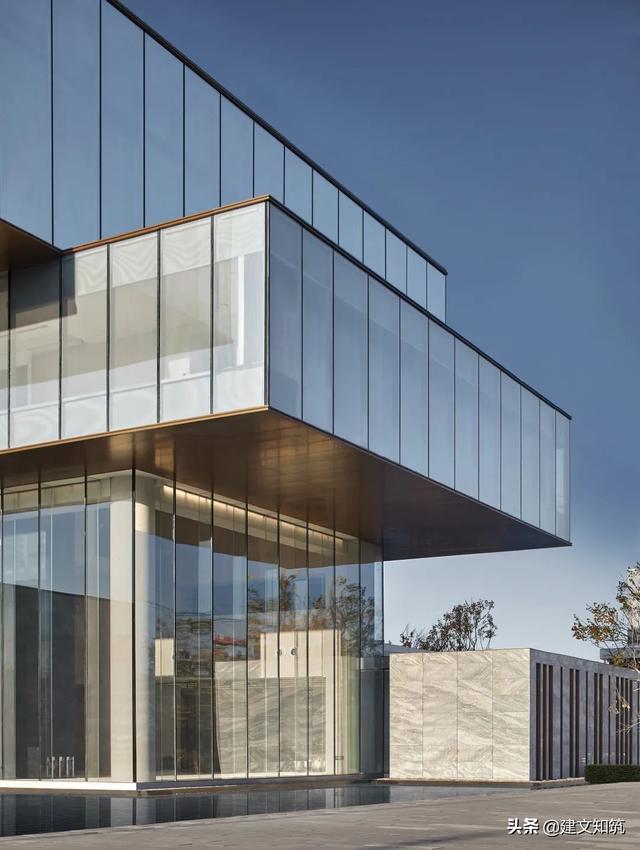

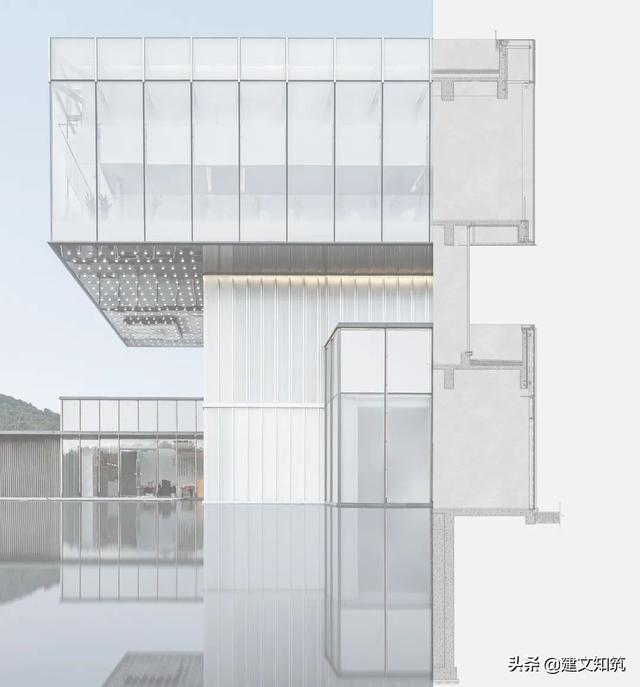

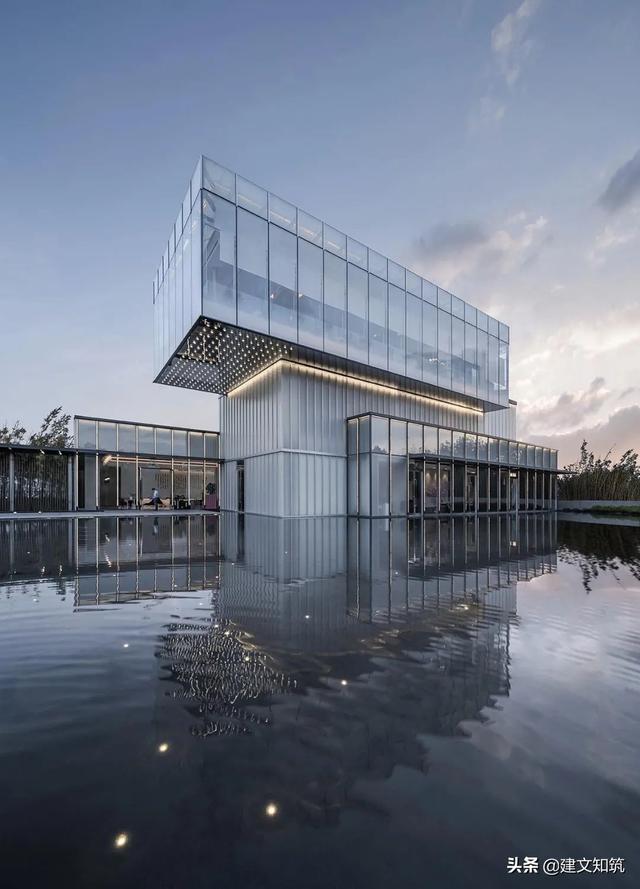

無錫融創·敔山桃源玻璃盒子的觀湖界面形成懸挑空間,三個玻璃盒子采用不同材質,底層采用透明玻璃和銀灰色鋁板結合金屬框,形成開放的入口迎客空間。二層噴砂超白u型玻璃和白色鋁壓條,與三層的透明玻璃結合鏡面不銹鋼橫向檐板,上下錯動,形成簡潔通透又極具雕塑感的建筑形象。
無錫融創·敔山桃源 建筑攝影:吳志盛
彩釉玻璃漸變紋理控制:結合立面幕墻和視線分析,反復推敲立面彩釉漸變肌理的選型,確保更佳建成效果。

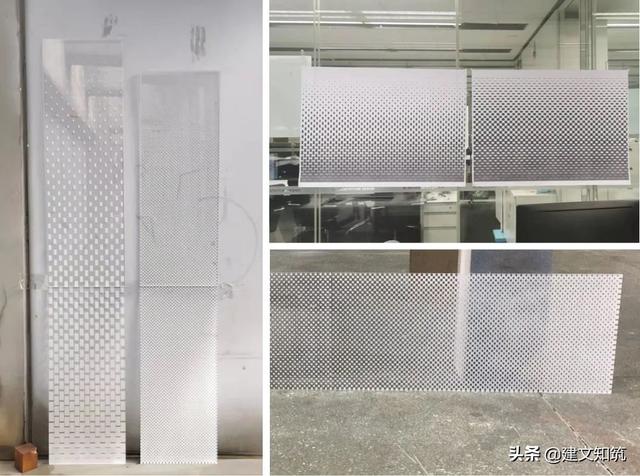

實體模型推敲:1:10大比例的實體模型推敲建筑造型,控制材料、細節節點的精細度和整體效果。
無錫融創·敔山桃源 建筑攝影:吳志盛

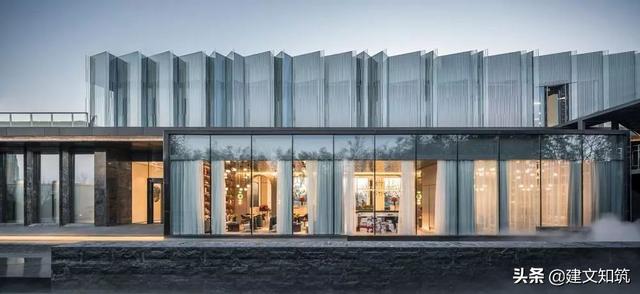

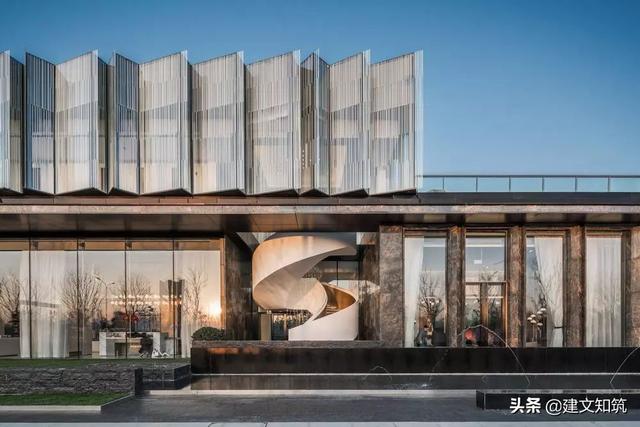

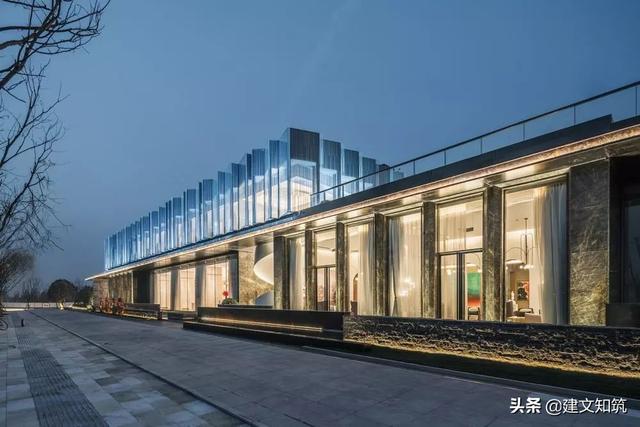

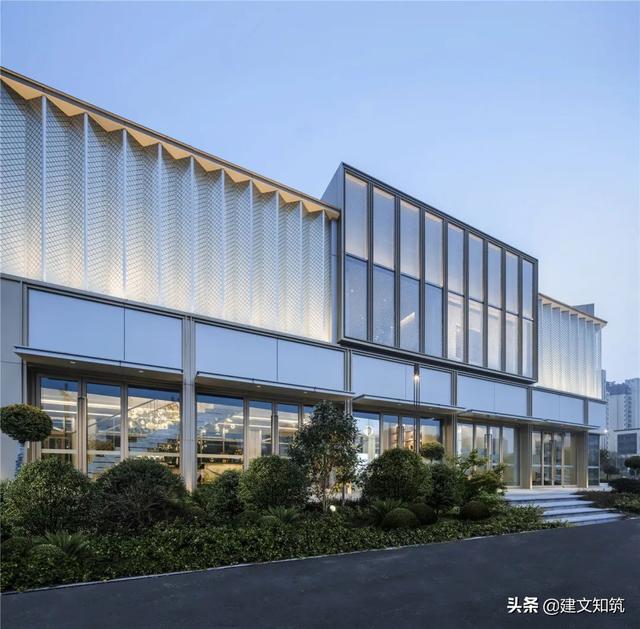

西安萬科瀾岸示范區整體建筑長度100m,為營造更好的城市空間界面形象,對一層及二層的界面形象進行差異化設計,二層體量立面完整統一,重點營造項目地標形象,整體采用折形彩釉玻璃,在保證形體完整的前提下,極大豐富了立面細節。
西安萬科瀾岸 照片攝影:王愷
沿街立面設置聯通二層的室外旋轉樓梯,獨特的造型設計,極簡的裝飾做法,成為整個建筑的畫龍點睛之筆。
西安萬科瀾岸 照片攝影:王愷
為了進一步增加立面效果,彩釉玻璃采用了漸變的肌理形式,從上到下呈現由密到疏的變化:頂部密集,可以有效遮擋梁位及吊頂,保證立面效果;底部稀疏,不遮擋看江視線,景觀視線通透。
彩釉玻璃肌理
西安萬科瀾岸 照片攝影:王愷

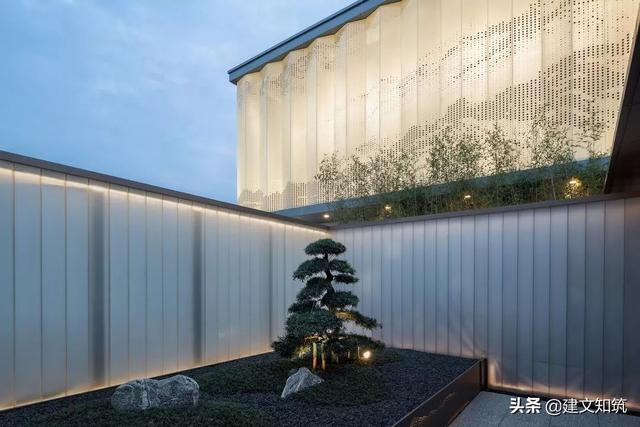

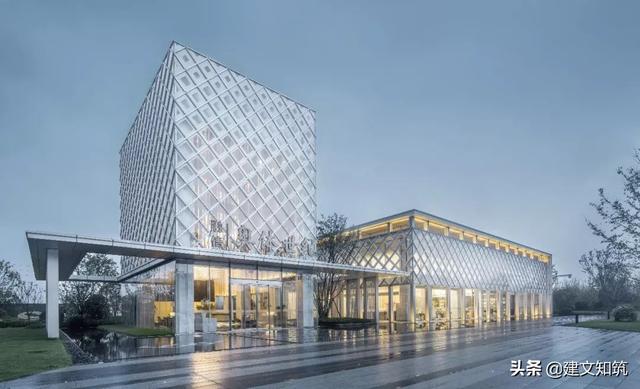

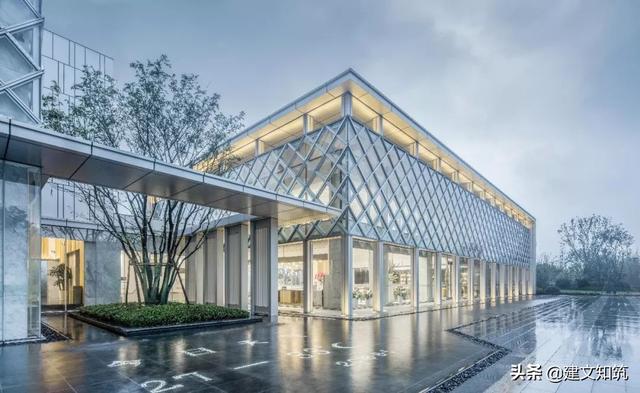

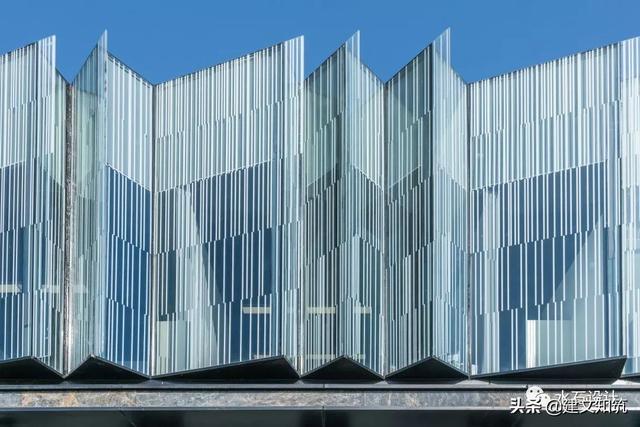

鄭州融信奧體世紀售樓部,豎向與橫向兩個漸變白釉玻璃幕墻的有機組合,水平向鋁板雨棚所起的作用,則是增強他們之間聯系的同時,圍合出一個近似于“U形”的庭院空間,豎向鋁制格柵其實在,加強這種“圍合感”和造就“光影感”。
鄭州融信奧體世紀 ?水石設計
鄭州融信奧體世紀 ?水石設計

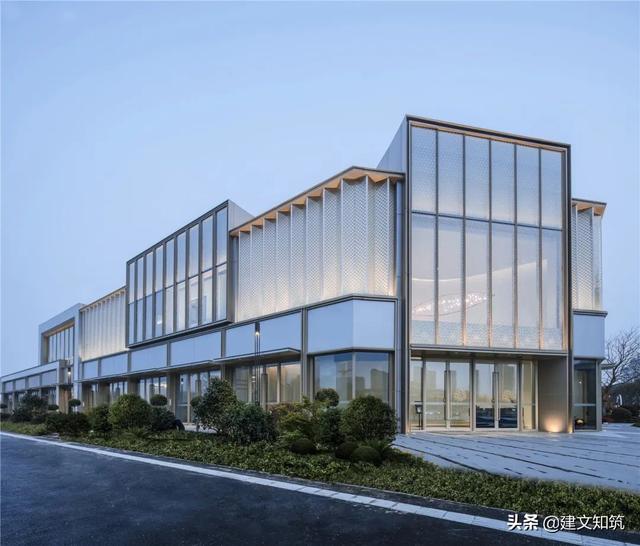

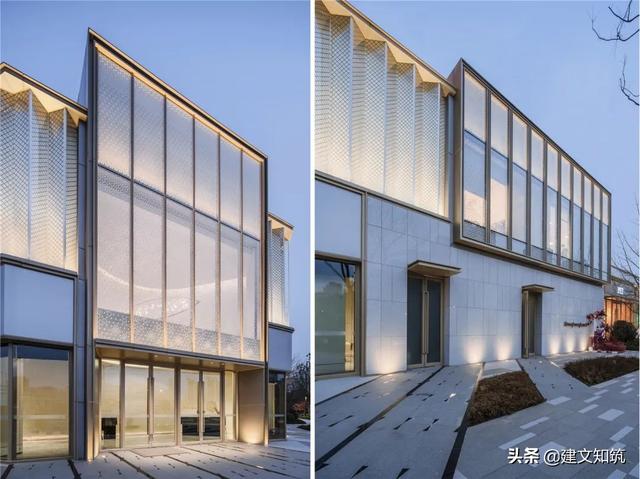

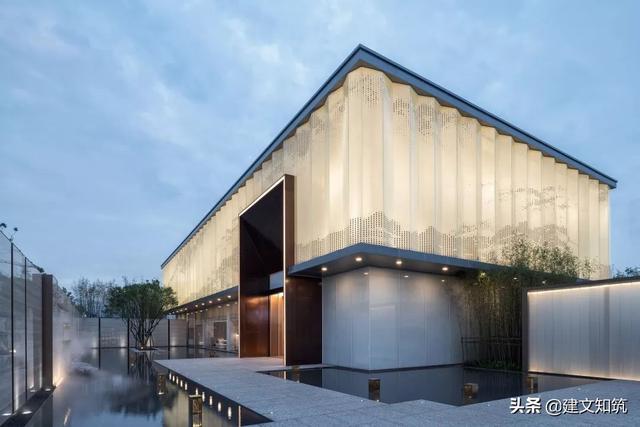

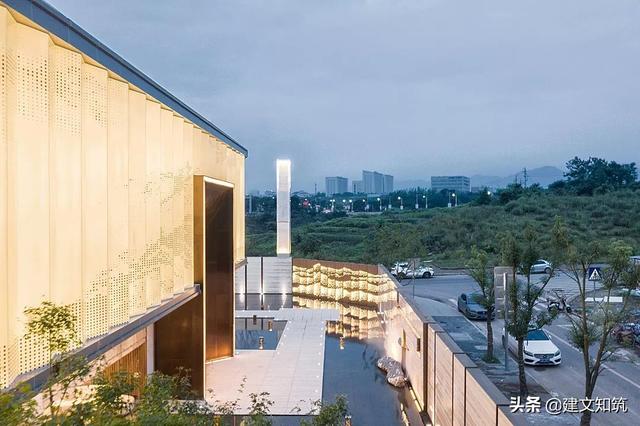

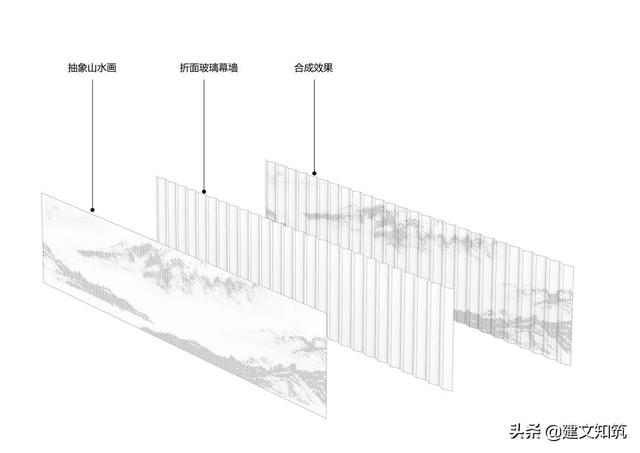

重慶江州錦云售樓部, 取扇之畫,山水之形,抽象為圓點融合于折面中,用彩釉工藝將抽象的山水畫與折玻璃幕墻相融合,成功以現代元素打造出古典美。
重慶江州錦云 照片攝影:楊榮
重慶江州錦云 照片攝影:楊榮
折面玻璃幕墻在燈光的烘托下,晶瑩透亮、極富現代色彩,抽象山水畫將其藝術文化融入其中,跨過時間的界限,文化與現代藝術結合。
重慶江州錦云 照片攝影:楊榮
② 住宅項目

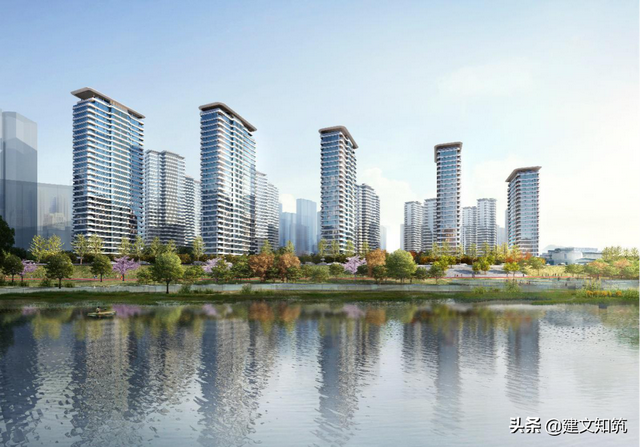

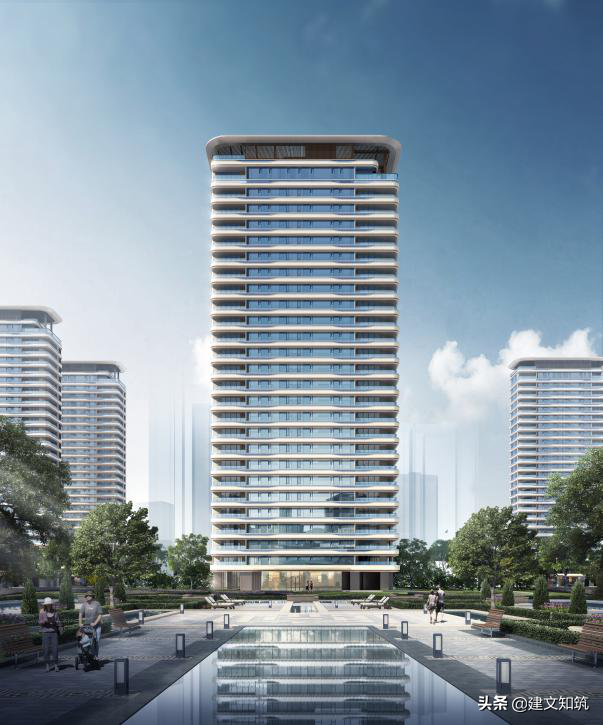

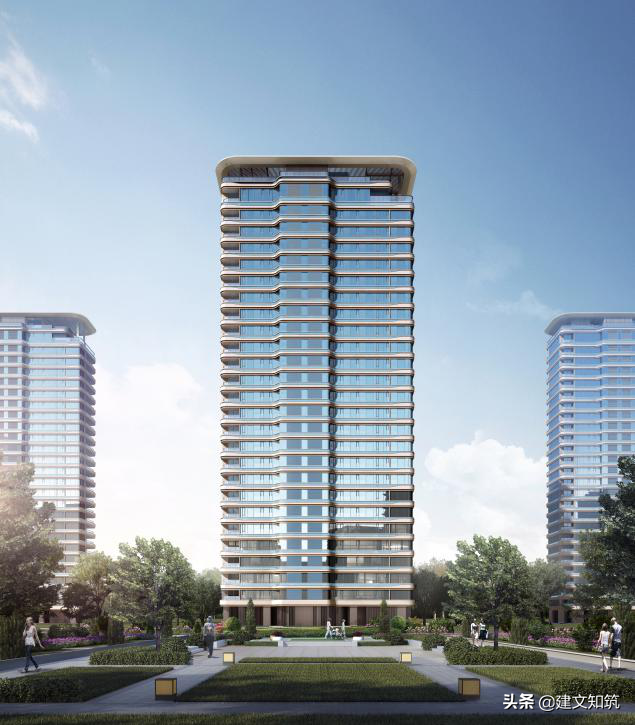

西安上實自然界河山,立面設計汲取灞河波紋靈感,以橫向流動線條徐徐展開。材料采用鋁板幕墻以及大面積連續彩釉玻璃,建筑整體呈現出現代簡潔、靈動輕盈的效果。
西安上實自然界河山 立面效果圖
西安上實自然界河山 立面效果圖
③ 公建項目

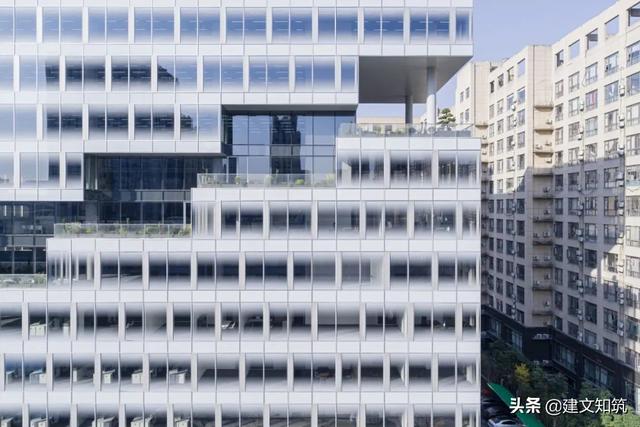

杭州威星智能總部對建筑具體的外部形態、內部空間、表皮肌理的進一步深化,當材料和細部被仔細考量時,抽象的形式語言才擁有了真正的意義。
攝影:shiromio、Aaron&Rex、陳曦

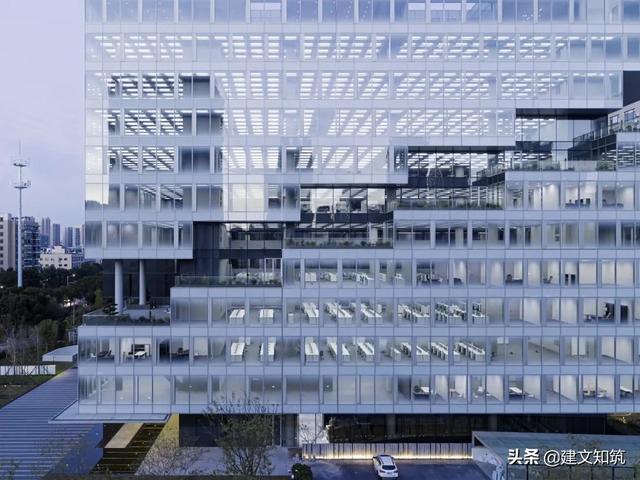

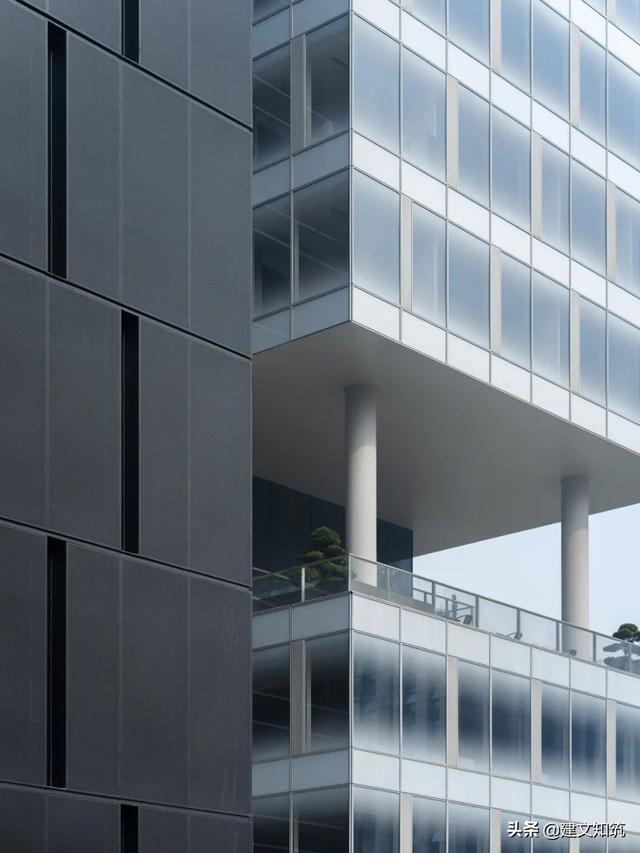

白色漸變點釉玻璃幕墻,通過邏輯性地排列白色釉點而得到非常規的表皮形式,在周邊城市中形成自身的標識性。釉點由玻璃上下端漸變分布至人視野的中間部位,既有效地降低能耗又不影響室內視野,而外部也會隨著視線角度的變化呈現出不透明、半透明、透明的多種狀態。

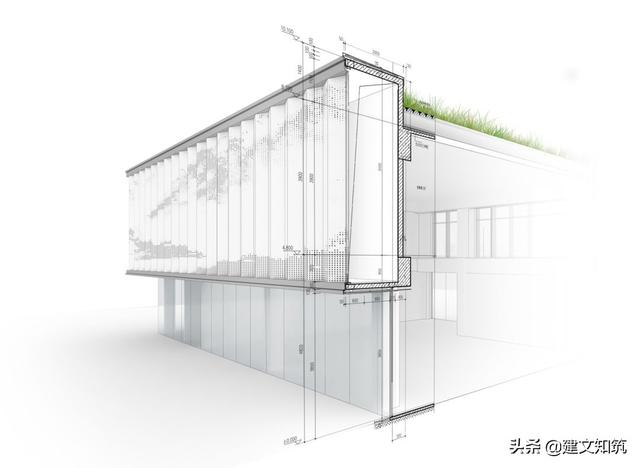

幕墻剖面
攝影:shiromio、Aaron&Rex、陳曦
④ 室內應用

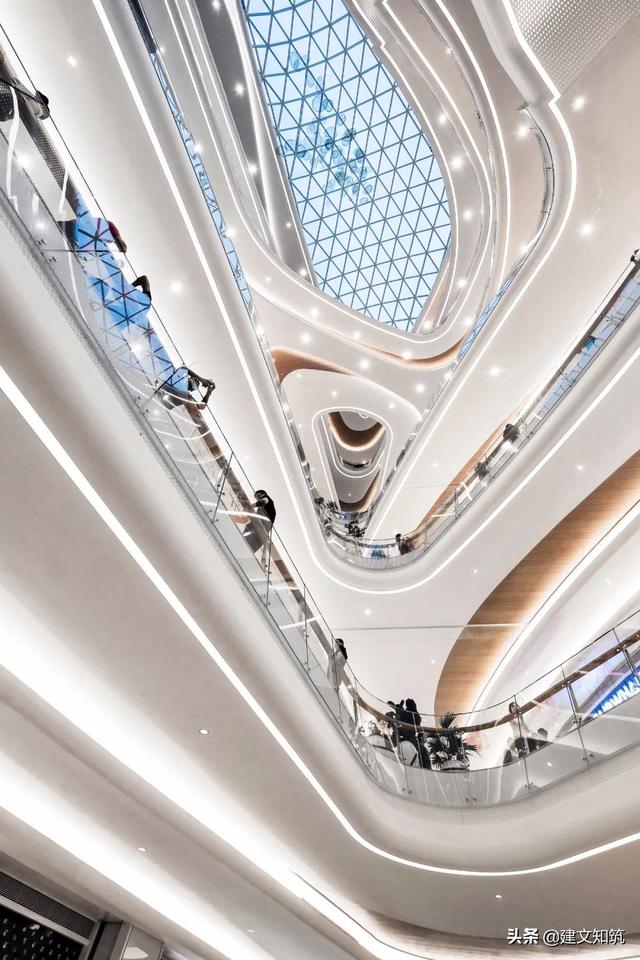

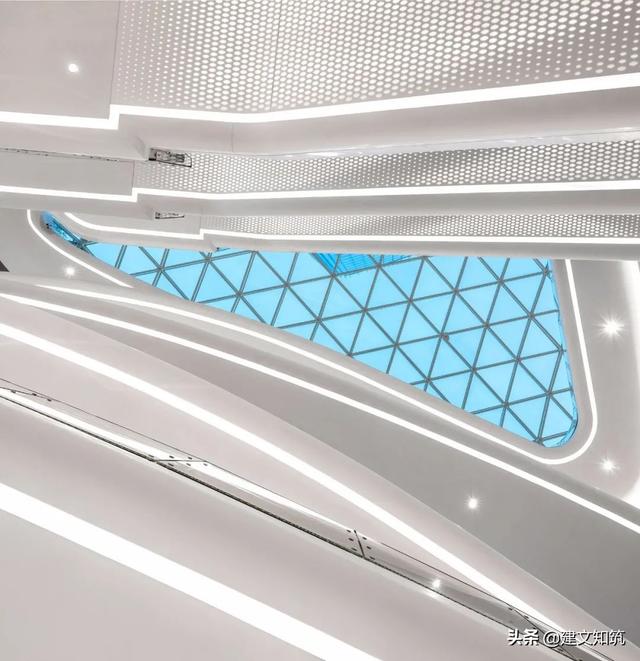

壹方城購物中心三個中庭的天窗為室內公共空間引入了充足的光線。天窗包含了簡單的形狀和漸變曲線到復雜的設計,彩釉玻璃的使用在減少眩光和降低制冷成本的同時也形成了獨特的外觀。
壹方城購物中心 室內中庭 ? John Low

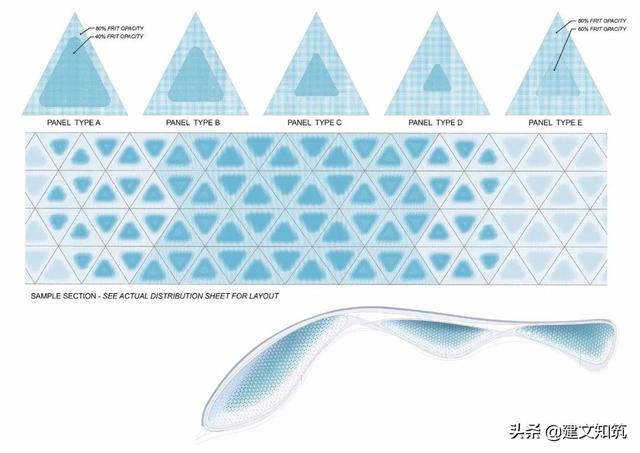

壹方城購物中心天窗彩釉玻璃 ? LLA
壹方城購物中心天窗渲染圖 ? LLA
壹方城購物中心室內中庭 ? 方健

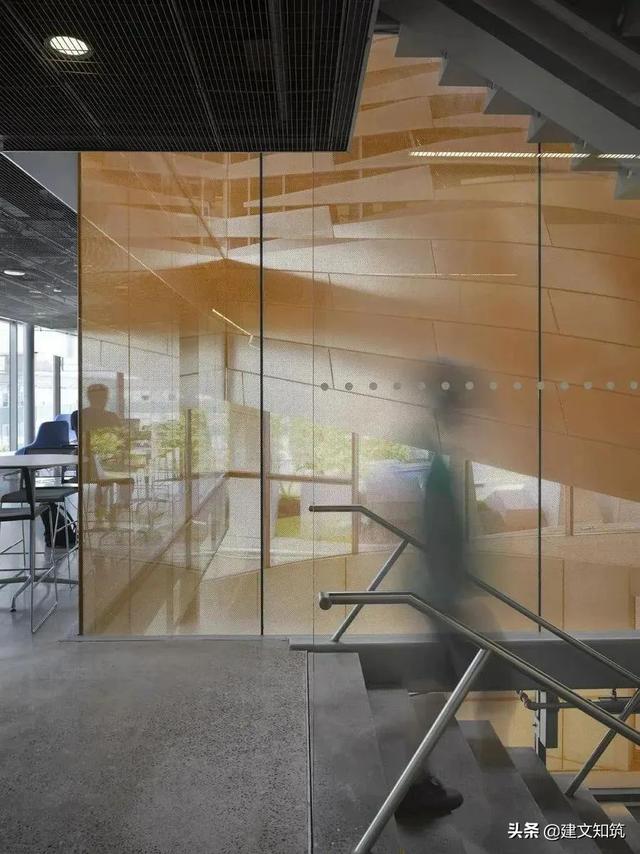

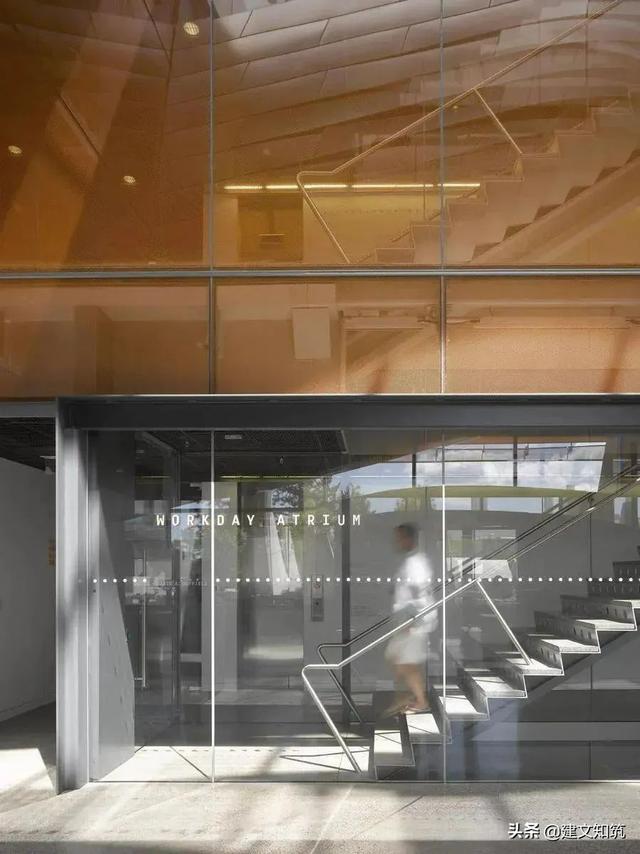

墨菲西斯新作,康奈爾大學比爾及梅琳達蓋茨教學樓,室內透明玻璃、彩釉玻璃的復合使用。
